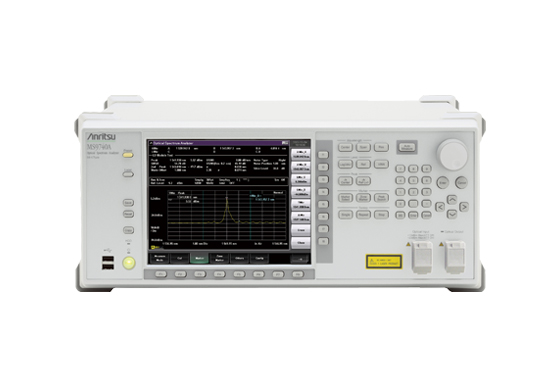

MS9740A是安立推出的新的臺式光譜分析儀。在過去長期以來在研發領域廣泛使用的MS9710C/MS9780A的大動態范圍、高分辨率等為首的高性能的光學基本性能基礎上、進一步改進性能，實現了在光有源器件生產線上所強烈要求的高速測試功能。從波形掃描到波形解析以及向外部控制設備的數據傳送，實現了最短0.2秒以下的整體測試速度。
與早期型號相比，測試速度為原來的5倍，即同樣測試只需以前的1/5的時間。
| 適用光纖 | 10μm/ 125μm SM光纖(ITU-T G.652), 50μm/ 125μm GI光纖 |
| 光連接器 | 用戶可交換的FC, SC, ST, DIN, LC |
| 測試波長范圍 | 600nm ～ 1750nm |
| 波長精度 *1 | ±20pm (1520nm ～ 1620nm, 分解能: 0.03 to 0.2nm) *2, |
| ±100pm (1520nm ～ 1620nm, 分解能: 0.5, 1.0nm) *2 | |
| 波長分辨率 | 0.03, 0.05, 0.07, 0.1, 0.2, 0.5, 1.0nm (RBW: 3dB通過帶寬) |
| 最大輸入光功率 | +23dBm (光ATT: On) |
| 動態范圍 *1 | 高動態范圍: 60dB (距離峰值波長0.4nm的地方) |
| 普通動態范圍: 58dB (距離峰值波長0.4nm的地方) | |
| [分辨率: 0.05nm, 1550nm, 光Att: Off, 20 ～ 30℃] | |
| 掃描 | 波長掃描寬度: 0.2nm to 1200nm, 0nm |
| 掃描速度: ≦0.2sec. (span 5nm), | |
|
[分辨率: 0.1nm, VBW=10kHz, 普通動態范圍模式, 中心波長 1550nm, 從掃描開始到結束, 無光輸入, 采樣點: ￡501] |
|
| 尺寸?重量 | 426 (W) x 177 (H) x 350 (D) mm (不包括保護裝置), ≦15.0kg (不含選件) |
