本試驗器是，當人體或物體所帶靜電能量釋放給電子設備時，能夠評價其耐受性的EMC試驗器。
可用于所有使用AC/DC驅動的電子設備故障和功能低下等的性能評價。
把復雜的試驗可以簡單實現的自動化試驗器。輸出電壓最大30KV,滿足IEC61000-4-2/ISO 10605 標準的測試。
您若對該產品感興趣，歡迎通過電話或微信公眾號進行進一步溝通、查詢！

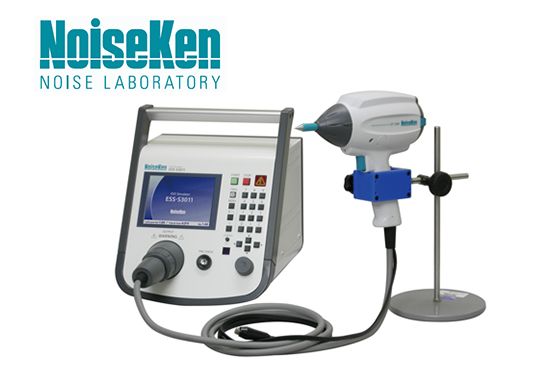

從試驗的開始到結束全面支持的智能型ESD
本試驗器是，當人體或物體所帶靜電能量釋放給電子設備時，能夠評價其耐受性的EMC試驗器。
可用于所有使用AC/DC驅動的電子設備故障和功能低下等的性能評價。
把復雜的試驗可以簡單實現的自動化試驗器。輸出電壓最大30KV,滿足IEC61000-4-2/ISO 10605 標準的測試。

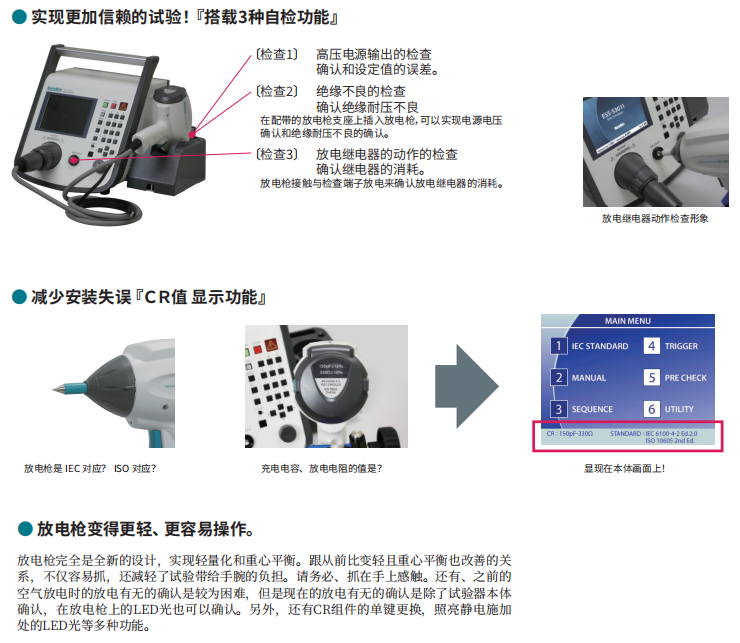

》為了實施更加信賴的試驗的『3種自檢功能』
|
項 目 |
功能/規格 |
|
輸出極性 |
正 / 負 |
|
輸出電壓 |
0.20kV～30.0kV±5%（30.5kVmax） |
|
重復周期 |
0.05s~99.9s±10% / 手動 步進值: 0.05s (0.05~10.0s), 0.10s (10.0~99.9s) |
|
放電次數 |
1~60,000 次, 1次步進的設定，或者連續 |
|
靜電施加模式 |
接觸放電 / 空氣放電 |
|
輻射等級模式 |
通常模式 (NORMAL)/ 特別模式 (EXTRA) |
|
觸發模式 |
放電槍觸發 / 本體觸發 / 遙控觸發/外部觸發 |
|
操作面板 |
顯示：彩色液晶／操作：按鍵（部分是照光式） |
|
放電槍架 |
標準配置放電槍GT-30R用的槍架 |
|
輻射模式切換 |
原有的Extra / Normal切換功能 |
|
放電檢查功能 |
空氣放電模式上的放電檢查功能 |
|
試驗前點檢功能 |
根據用戶操作的試驗前點檢功能(不是校準) |
|
CR和放電盒的檢查 |
根據CR值? 放電盒識別功能? 防止安裝失誤（有標記） |
|
IEC標準試驗模式 |
接觸放電模式 : 2.0kV,4.0kV,6.0kV,8.0kV 設定 |
|
手動試驗模式 |
接觸 / 空氣放電模式,0.2kV~30.0kV任意設定 掃描功能,具有 99組記憶量 |
|
自動化試驗模式 |
手動模式單元連續運作. |
|
警示燈 |
主機輸出電壓時：點亮 開始靜電放電時：閃爍 |
|
儲能電容/ 電阻 |
50pF±10%、330Ω±10％(內置在放電槍GT-30R內的CR組件上） |
|
本體充電電阻 |
10MΩ（與放電槍43Ω搭配時為 53MΩ）* |
|
AUX 接口 |
D-SUB15針 母頭連接器?。ň緹簟⑾娧b置的連接、外部聯鎖輸入、外部觸發輸入端子） |
|
光通信接口 |
PC通信用光纖連接器（串行接口） |
|
驅動電源 / 消費電力 |
AC100V -AC240V 50Hz／60Hz ±10% 75VA |
|
外形尺寸 |
本體：(W)392mm×(H)312mm×(D)295.3mm（含放電槍支座） |
|
重量 |
本體 : 大約 7.5kg 放電槍 : 800g (不含電纜和插頭) |
